Incarico diretto · 2024
Novi di Modena (MO) · Edificio residenziale
Ristrutturazione e ampliamento con nuova autorimessa
Intervento integrato architettonico e strutturale su un edificio residenziale esistente in muratura portante, con modifica delle aperture al piano terra, cambio d’uso di un locale e realizzazione di una nuova autorimessa esterna.
Nuova apertura nella muratura portante con portale in acciaio.
Ruoli svolti
- Progettista architettonico
- Direttore dei lavori architettonico
- Progettista strutturale
- Direttore dei lavori strutturali
- Caricamento della pratica sismica
- Fine lavori e DRE
Trasformare gli spazi mantenendo chiaro il comportamento strutturale.
La nuova distribuzione richiedeva interventi sulle murature portanti e la realizzazione di un volume autonomo destinato ad autorimessa, coordinando esigenze architettoniche, sicurezza e fattibilità esecutiva.
Interventi locali in acciaio e nuova struttura indipendente.

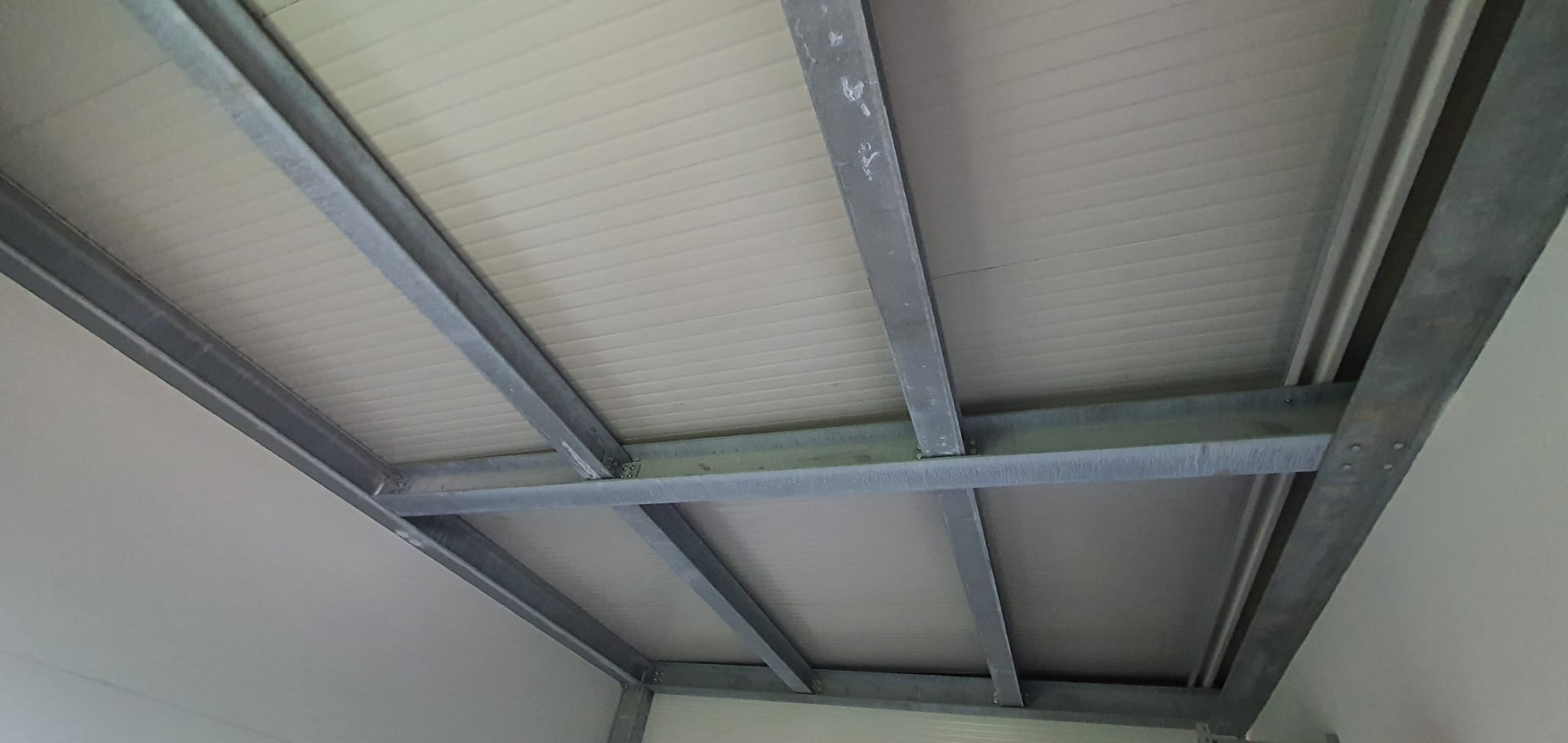

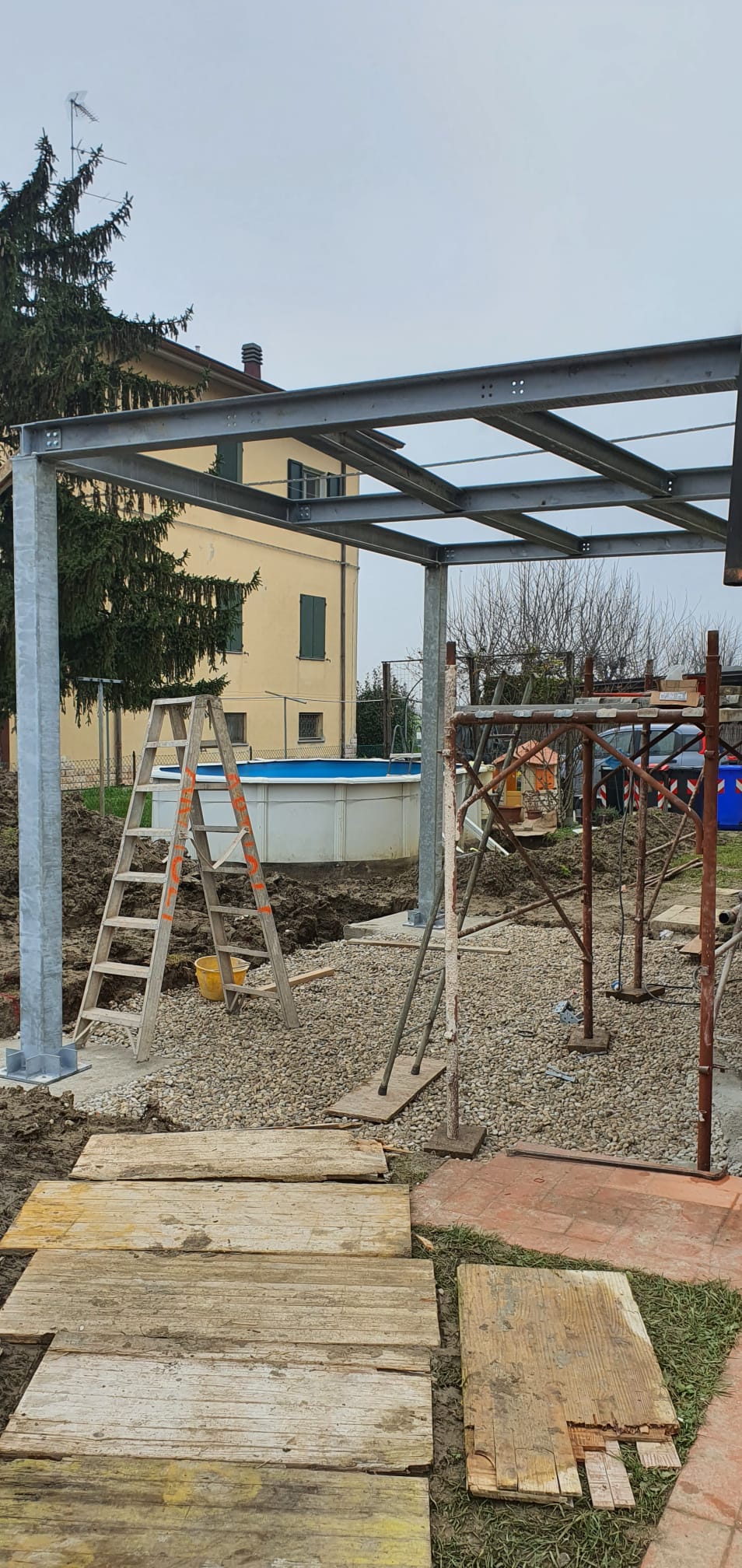

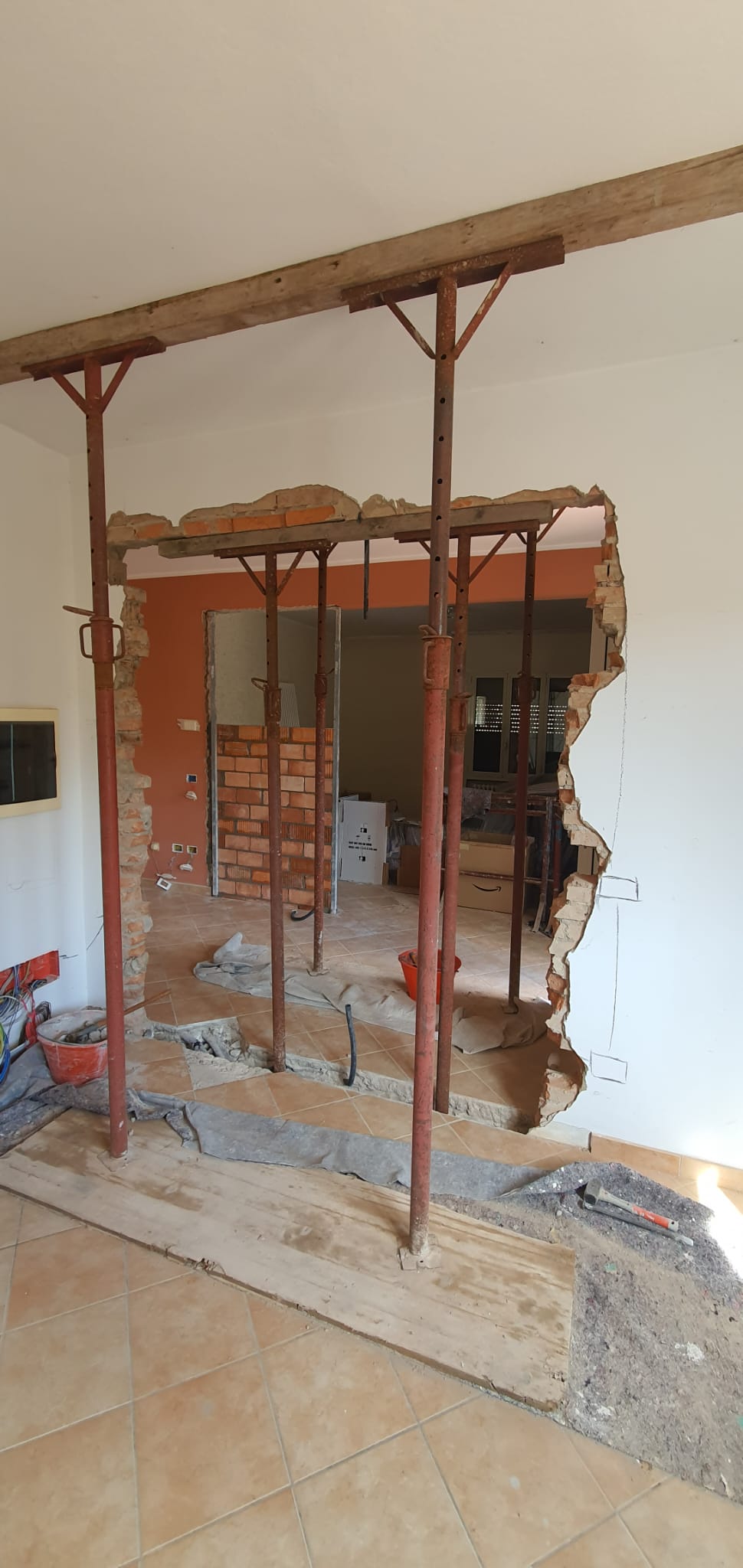

Le aperture sono state definite con portali e architravi, ricostruzioni locali e idonee fasi di puntellazione. L’autorimessa è stata realizzata con struttura portante in acciaio su fondazioni in calcestruzzo armato, completata con copertura e chiusure in pannelli sandwich.
Confronto tra stato di fatto e stato di progetto.
L’edificio è stato studiato mediante modelli tridimensionali agli elementi finiti, analisi statiche e sismiche e confronto delle rigidezze, verificando la corretta trasmissione dei carichi e gli effetti delle opere previste.
Attività principali
- Progetto architettonico e coordinamento dell’intervento
- Analisi e modellazione della struttura esistente
- Progetto delle nuove aperture e dei rinforzi locali
- Dimensionamento dell’autorimessa in acciaio e delle fondazioni
- Relazioni di calcolo e tavole strutturali esecutive
- Direzione lavori architettonica e strutturale
- Predisposizione e caricamento telematico della pratica sismica
Documentazione fotografica
Le principali fasi dell’intervento.
Le immagini sono mostrate integralmente. Selezionale per aprirle a piena risoluzione.
